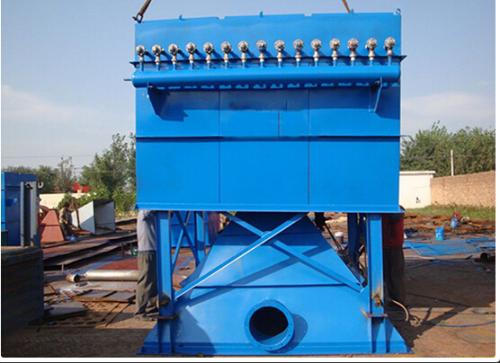

1、上箱體：包括可掀起的蓋板(或緊固式蓋板)和出風口。

        2、中箱體：包括多孔板、檢修門、濾袋、龍骨、文氏管等。

        3、下箱體：包括測壓接頭等。

        4、噴吹系統：包括脈沖控制儀、電磁脈沖閥、噴吹管、氣包　

        單機脈沖布袋除塵器設計計算步驟

        1.繪制管網計算草圖，為了便于計算可在圖上注明節點編號和各管段的風量、管長、局部阻力系數等計算參數。

        2.分析管網的結構特性，建立各環路的組合關系。從主環路（即不利環路）開始，以“主、次”為序，將各管段的有關計算參數填入風管設計計算表。

        3.通過計算經濟分析選擇合理的主環路管內設計風速，并設計主環路中各管路的管徑和壓力損失值。

        4.用假定流速、反算管徑、計算風壓損失的方法求出各支環路（管段）的壓力損失，并計算出主、支環路在并聯結點處的風壓平衡率：

        η=（主環路風壓損失-支環路風壓損失）/主環路風壓損失×百分之一百

        若η在10%內，則認可計算結果，否則重新調整設計風速和管徑進行風壓平衡計算，直到η滿足設計要去為止。

        5.根據系統的總風量和總壓力損失（即主環路總壓力損失）選擇風機。的選擇等，其中主要是管道系統的阻力計算。管道的設計對除塵系統的能量消耗，工作能力和除塵效果有直接影響。
